telecommunications technology is very important in the present, to be able to communicate over long distances.

Minggu, 07 Oktober 2012

Installasi Seamless Wireless Connection

Pendahuluan


Apa itu Repeater ?
Repeater adalah suatu alat yang berfungsi memperluas jangkauan sinyal WIFI yang belum tercover oleh sinyal dari server agar bisa menangkap sinyal WIFI. Perangkat Repeater harus 2 alat, yakni untuk menerima sinyal dari server (CLIENT) dan untuk menyebarkan lagi sinyal Wifi (AKSESPOINT). Perangkat Repeater 2 perangkat agar pekerjaan daripada Radio atau Aksespoint nya tidak saling silah. Jadi sudah bagi tugas antara penerima (CLIENT) dengan penyebar (AKSESPOINT). Paket Repeater sendiri tanpa mengurangi bandwitch yang di sharing. Perangkat Repeater sendiri didesain sedemikian rupa sehingga mampu untuk mengover daerah-daerah yang lemah sinyal dari Server.
Apakah Fungsi Repeater itu ?
  • Untuk mengover daerah-daerah yang lemah sinyal dari Server (pemancar)
  • Untuk memperjauh sinyal dari Server (pemancar)
  • Untuk mempermudah akses sinyal Wifi dari Server
Apakah Hotspot dan Rt Rw Net harus pakai Repeater ?
Jawabnya : Iya, karena
  • Untuk mengover daerah-daerah yang lemah sinyal dari Server (pemancar)
  • Untuk memperjauh sinyal dari Server (pemancar)
  • Untuk mempermudah Client akses sinyal Wifi dari Server
  • Untuk memperbanyak Client
  • Untuk memperkuat Sinyal agar Client-Client kita tidak lari / pindah ke yang lain
  • Untuk perang Jaringan / Networking sinyal kalau banyak pesaing
  • Dll
Repeater merupakan alat kedua kalau sudah banyak Client yang mau bergabung dengan kita. Agar tidak kecewakan Client, kita harus memiliki banyak pemancar (Repeater)  dan Client lebih senang apabila dimanapun berada mereka masih bisa akses Internet dari kita. Banyak keuntungan kalau kita memperbanyak Repeater tersebut.


A. Setting Acces Point pertama
     1. IP default Acces Point adalah 192.168.1.1
     2. kemudian buka Web Browser dan ketikan IP default AP, Seperti gambar dibawah.

     3. Pada jendela Login ketikan Username dan Password (admin).
     4. kemudian akan masuk Fimware pada Acces Point tersebut.
     5. kita bsa Setting AP Seperti gambar dibawah.

      6. Lalu kemudian beri chanel dan SSID, seperti gambar dibawah.

     7. setelah Save setting, kemudian check diworkstation (laptop/PC).
     8. Setelah Keluar SSID Acces Point tadi, berarti kita sudah berhasil mensettingnya.


B. Setting Acces Point Kedua (Repeater)

     1. Seperti menSetting AP yang pertama, tetapi diganti menjadi Wireless Ethernet Bridge.

    2. Kemudian Check apakah sudah benar,pilih Status Overview.


     3. Lalu Check Connectifitas pada jaringan dengan perintah PING dari Client ke AP.


     4. Kedua PING dari Client ke Repeater.



     5. Jika Sudah Reply berarti semua Settingan Sudah berhasil.
     6. SELAMAT MENCOBA.











Rabu, 03 Oktober 2012

Installasi Wireless dengan Infrastructure Mode ESS (Extended Service Set)


Pendahuluan

Extended Service Set (ESS) adalah jaringan yang terbentuk dari dua atau lebih BSS
dengan AP. Dalam hal ini antar BSS terdistribusi melalui sistem jaringan, yang biasanya
adalah jaringan LAN. Jaringan LAN ini disambungkan ke AP pada setiap BSS. IEEE
802.11 tidak membatasi jenis jaringan yang tersambung ke BSS melalui AP. Terlihat
pada gambar 2 adalah sebuah ESS, yang mana mobile station (laptop dsb) menjadi bagian
di dalam BSS. Sedangkan AP tersambung dari sebuah jaringan komputer LAN.

Gambar 2. Extended Service Set (ESS)
Satu station ke station lain di dalam satu BSS dapat berkomunikasi baik melalui AP
ataupun tanpa AP. Sedangkan dua buah station yang berada di dua BSS yang berbeda
akan berkomunikasi setelah melalui dua AP. Arsitektur ini mirip dengan sistem
komunikasi seluler, yang mana masing-masing BSS berlaku seperti sel dan masing4
masing AP berlaku seperti halnya station radio basis. Catatan bahwa ada kemungkinan
sebuah mobile station menjadi anggota lebih dari satu BSS pada saat yang bersamaan.




 Peralatan Yang Digunakan
1. Wireless Adapter
2. Access Point
3. PC

Langkah Kerja
1.Buat jaringan infrastructure mode ESS dengan 2 Access Point, 4 klien.
2. Hubungkan 3 klien ke switch dengan menggunakan kabel straight.
3. Pasang wireless adapter ke 4 klien yang lain
4. Hubungkan Access Point ke switch dengan menggunakan kabel straight
5. Set IP Address pada masing-masing computer.
6. Set kedua Access Point
a. Buka web browser pada salah satu klien
b.Ketikkan password admin dan admin untuk user name, tekan Enter



c. Ketikkan IP Address default Access Point, atau jika sebelumnya Access Point sudah                           diubah IP Addressnya, terlebih dahulu reset Access Point.



d.Pilih tab Wireless, ganti SSID terserah anda missal “ESS_AP2”, lalu save settings.




7. Pada PC yang menggunakan Wireless Adapter, hubungkan PC dengan SSID “ESS_AP2”
8. Uji koneksi ke komputer lain dan ke Access Point dengan menggunakan perintah ping


KESIMPULAN
1.Pada jaringan infrastructure ESS, terdiri dari beberapa jaringan infrastructure BSS,sehingga dibutuhkan lebih dari 1 Access Point.
2.Dengan membentuk jaringan infrastructure ESS, dapat menghasilkan area cakupan yanglebih luas.
3.Tidak ada perubahan pada klien pada saat status Access Point diubah-ubah, baik “AP1hidup, AP2 hidup”, “AP1 hidup, AP2 mati”, “maupun AP1 mati, AP2 hidup”.

Senin, 24 September 2012

Cara Menginstall BSS ( Basic Service Set)


 Pendahuluan



          Dalam mode infrastruktur, jaringan wireless mambutuhkan paling sedikit satu access point dan lebih dari dua station wireless. Konfigurasi ini disebut juga Basic Server Set (BSS). Dalam pengembangannya, dua atau lebih BSS yang bergabung dan membentuk sebuah subnet tunggal selanjutnya disebut Extended Service Set (ESS). Trafik diteruskan dari satu BSS ke BSS yang lain melalui Distribution System (DS), yang biasanya berbentuk ethernet LAN. Mode ini yang paling banyak digunakan karena mencakup daerah yang lebih luas dan dapat menjalankan layanan aplikasi seperti file transfer, web browsing, telnet, voip, ataupun email.

A. Setting Acces Point
     1. Pertama buka browser yang anda inginkan.
     2. ketikan ip address Acces Point pada URL Browser misal (192.168.1.1).
     3. maka akan keluar kotak login ketikan (Username : admin) dan (Password : admin).

     4. lalu akan masuk settingan Acces Point, seperti berikut.

      5. Lalu pilih > Basic > Network.
      6. muncul settingan IP yang LAN pilih default aja ga usah diapain.
      7. DHCP Sarver bisa di isi range alamat IP Client.
      8. Wireless isi kan SSID untuk memberi nama Acces Point, Seperti dibawah.

      9. Untuk kemanan pilih security yang WEP.
    10. pilih Key berapa aja yg anda aktifkan buat Password misal(1234567890)  masuk Acces Point
    11. lalu klik Save,Seperti gambar dibawah.

     12. Maka Acces Point Selesai di set dan siap untuk client.

B. Client Acces Point

      1. Setelah Setting Acces Point maka dari sisi client juga di setting.
      2. IP v4 set Obtain untuk mendapatkan IP DHCP.
      3. sebelumnya harus ada Wireless card pada client.

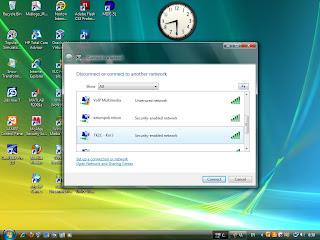

      4. cari jaringan wireless di control panel > Connect to a Network.

       5. Pilih nama Acces Point yg telah di Set di Access Point SSID.

         6. tunggu Connecting Network.

          7. masukan Password key yang anda aktifkan di Acces Point contoh td (1234567890)

           8. Pilih semuanya untuk menyimpan lalu pilih close,maka anda sudah terhubung.
           9. untuk melihat atau mengetahui alamat IP DHCP kembali di connect to a network.

          10.  klik kanan jaringan atau nama SSID td, pilih status.

          11. maka akan muncul kotak dialog Status Network.

            13. Pilih detal untuk melihat alamat IPnya.
              14. Bisa dilihat Alamat IP DHCP dan alamat yg dapet dari range Acces Point.

C. Memonitoring Jaringan dengan Network View.

              1. Siapkan Aplikasi Network View ada DISINI.
              2. Seperti gambar dibawah, jaringan yg terhubung akan tampak.
              3. dan bisa melihat IP dan nama Workgroup




Sekian....
Semoga Bermanfaat.....













Minggu, 23 September 2012

Wireless Connection (Bluetooth,Infrared, and Wi Fi)

Pendahuluan

Kebutuhan akan komunikasi yang intens di era dengan tingkat mobilitas tinggi ini membuat teknologi nirkabel atau wireless sangat dibutuhkan. Seiring perkembangan zaman, media transfer data berupa kabel atau optik dirasa kurang praktis dan kini media wireless menduduki posisi nomor wakhid karena tingkat mobilitas dan kepraktisannya yang tidak diragukan lagi. Tidak perlu kabel, tidak perlu biaya yang mahal untuk instalasi jaringan, dan dapat digunakan walaupun hanya dengan berbekal peripheral yang simpel semisal Handphone, PDA, bluetooth receiver, dsb. Yang paling penting, tidak menutup kemungkinan bahwa komunikasi data dapat dilakukan dimana saja. Penggunaan media wireless sebagai sarana komunikasi dan tukar data telah membawa perubahan yang signifikan terhadap keakuratan dan kecepatan penerimaan data.
Media wireless yang ada hingga saat ini antara lain infrared, bluetooth, dan wifi. Dalam pembahasan kali ini saya hanya akan membahas khusus mengenai perbedaan  bluetooth dan wifi saja. Apasih bluetooth itu? Apasih yang dimaksud dengan wi-fi? Namun sebelum kita membahas mengenai perbedaannya, mari kita membahas mengenai penjelasan ringkasnya terlebih dahulu. Ini dia pengertiannya..


  • Infra red

Adalah salah satu teknologi komunikasi yang termasuk lebih senior jika dibanding bluetooth. Konsorsium yang mengatur dan mengurusi infrared adalah IrDA) Infrared Data Associate, memiliki panjang gelombang sekitar 875 nm. Ada dua versi yaitu versi 1.0 memiliki kecepatan dari 0,576 hingga 115,2 kbps, sementara versi 2.0 memiliki kecepatan 0,576 hingga 1,152 Mbps. Jangkauan dari infrared ini sangat kecil yakni kurang dari 1 meter. Selain itu kedua media harus berhadapan face to face. Kurang praktis terutama untuk mengirim file dengan ukuran besar.
  • Bluetooth


Teknologi ini dipelopori oleh Ericsson yang saat ini mulai menggusur dominasi infrared untukperangkat bergerak(HP, PDA), teknologi ini sudah dikembangkan oleh sebuah konsursium yaitubluetooth special Interest Group (SIG). Cakupan Bluetooth bisa mencapai 10 meter dan tidak terhalangflesibelitas media, berbeda dengan media lainya seperti infrared atau Wi-Fi, Bluetooth memungkinkankoneksi antar piranti elektronik apa aja dan bukan hanya computer. Bluetooth dapat dibuatmembentuk PAN antar perangkat seperti computer, HP, PDA Kamera, bar-code reader, perangkat audiovideo bahkan sampai perangkat dapur. Bluetooth bekerja dengan menggunakan signal radio padafrekuensi 2,4 Ghz yang sama dengan WiFI untuk menghindari interpretensi maka Bluetooth bekerja dengan cara spread spectrum frequency hopping (SSFH). Pada saat perangkat Bluetooth akanterkoneksi maka perangkat harus melakukan hopping sequence agar dapat saling mengenali.Secara teoritis kecepatannya 1 Mbps, namun kecepatan efektifnya hanya 721 Kbps, ini untuk standarBluetooth 1.1, sedangkan untuk standar 1.0 mempunyai kecepatan hanya 420 Kbps PemakaianBluetooth sampai saat ini sudah sangat luas, diantaranya :


Wireless headset

Dahulu teknologi ini digunakan untuk HP, dimana penggunaan headset dengan menggunakan Bluetoothdapat mengakses tanpa batas, teknologi ini memungkinkan pengguna dapat menggunakan fasilitasHPnya walaupun HPnya berada di dalam tas atau koper.


Internet Bridge
Teknologi ini juga memungkinkan HP untuk memanfaatkan kemampuan Dial-Up Networking yang adapada PC, memungkinkan kita didalam jaringan PAN untuk terkoneksi ke internet tanpa menggunakanmedia kabel jaringan. Fungsinya hamper sama dengan fasilitas Infrared untuk sebagai mediapenghubung ke Internet, namun bedanya perangkat tersebut dapat digunakan tanpa harus berhadapan.


File Exchange
Memungkinkan membentuk sebuah NT tanpa harus dipusingkan dengan setting domainya terlebihdahulu, misalnya : pada sebuah seminar si pembicara akan membagikan file presentasinya danpembicara cukup mengaktifkan fasilitas Bluetoothnya pada komputernya dan para peserta dapatmelakukan file transfer seizin pemilik dengan otentikasi


Sinkronisasi
Bluetooth memungkinkan sinkronisasi antar piranti dari PC, PDA, HP, sampai dengan peralatan dapur



Kelemahan

Terletak pada caranya mengurus data, secara teoritis dapat mengkoneksikan 7 perangkat secaralangsung, tetapi manejemen datanya hanya memungkinkan hanya dua perangkat sementara yang lainmenunggu.


  • Wifi


Wi-Fi atau Wireless Fidelity, awal penciptaannya ditujukan untuk penggunaan perangkat nirkabel dan LAN, namun saat ini lebih banyak digunakan untuk mengakses internet. Wifi yang digunakan untuk mengakses internet biasanya terdapat pada zona-zona tertentu semisal bandara, cafe, atau campus. Zona dengan wifi inni disebut engan Hotspot.

WiFi yaitu sekumpulan standar yang digunakan untuk Jaringan Lokal Nirkabel yang didasari pada spesifikasi IEEE 802.11. Wi-Fi bekerja pada frekuensi radio yang sama dengan Bluetooth yaitu pada 2,4 Ghz, namun bedanya Bluetooth menggunakan spread spectrum frequency hopping (SSFH), sedangkan Wi-Fi menggunakan direct sequence spread spectrum (DSSS). Power yang dimiliki wifi lebih banyak dibanding bluotooth sehingga cocok digunakan untuk keperluan melakukan koneksi yang memelukan bandwidth kuat, seperti jaringan komputer atau membuat game jaringan.
Adapun perbedaan antara wifi dengan bluetooth antara lain:
  • Jangkauan
Kisaran wi-fi adalah maka cukup tinggi, sekitar 300 meter dari simpul jaringan nirkabel. Sedangkan Bluetooth, di sisi lain hanya memiliki jangakauan sekitar 30 kaki atau hanya 10 meter
  • Standar
instalasi wi-fi didasarkan pada standar 802.11n. sedangkan Perangkat Bluetooth yang saat ini mengikuti standar 2,0 bluetooth.
  • Sambungan dan Instalasi
Perangkat Bluetooth tidak memerlukan instalasi atau konfigurasi. Kerja dari perangkat bluetooth sangat sederhana dan dengan demikian mereka tidak perlu dikonfigurasi. Pengguna hanya perlu mengaktifkan bluetooth agar bisa melakukan koneksi dengan perangkat bluetooth lain. Namun, wi-fi memerlukan beberapa konfigurasi. Untuk wi-fi jaringan diaktifkan, kita perlu menginstal router dan modem.
  • Jenis Jaringan

Wi-fi digunakan untuk pembentukan LAN nirkabel (Local Area Network). Sejumlah besar komputer desktop dan laptop dapat dihubungkan dengan menggunakan wi-fi. Bluetooth memungkinkan Anda untuk membentuk PAN (Personal Area Network).
  • Data Transfer
Dengan bluetooth, kecepatan transfer data mencapai  800 kbps. Sedang wifi memiliki kecepatan yang lebih tinggi namun keamanan data lebih rentan.  Namun jika kita terhubung ke Internet menggunakan wi-fi, kecepatan download yang didapat akan lebih kecil dari apa yang akan didapatkan ketika terhubung menggunakan internet broadband. Tapi secara umum kecepatan hingga 14 MBPS , lebih tinggi jika dibanding dg bluetooth namun tetap lebih rendah dari internet broadband. Disinilah sering terjadi kesalah pahaman dimana pada berbagai sumber sering disebutkan bahwa kecepatan bluetooth lebih cepat dibanding wifi. Kecepatan wifi sendiri tergantung pada sesifikasinya, untuk 802.11b mencapai 11 MBps sedang untuk 802.11n mencapai 100 Mbps. Jelas lebih cepat dibanding bluetooth
  • Aplikasi Wi-Fi dan Bluetooth
Bluetooth digunakan untuk data dan file transfer, dari satu perangkat ke perangkat yang lain. Anda dapat mengakses mengaktifkan bluetooth printer dari komputer Anda, menggunakannya. Sedang wi-fi, tidak hanya dapat membuat transfer data kecil, tetapi juga dapat mengakses database dan software yang terletak di beberapa mesin lain dalam jaringan.
  •  Tingkat keamanan

Tigkat keamanan pengiriman data untuk bluetooth lebih aman dibandingkan wifi. Namun bluetooth sendiri memiliki kekurangan karena rentan terhadap penyebaran firus.

Persamaan WiFi dengan Bluetooth :
  1. Merupakan teknologi tanpa kabel
  2. Wifi dan bluetooth beroperasional dari frekuensi 2,402 - 2,483 GHz, sehingga bila Bluetooth dan Wi-Fi beroperasi pada saat yang sama di tempat yang sama, maka tidak menghapus kemungkinan akan terjadi crash.

Kelebihan Bluetooth :
  1. Bisa transfer file dengan gratis, tanpa perlu biaya download
  2. Biaya murah dan Konsumsi daya lebih rendah dibanding WiFI
  3. Perangkat mudah digunakan, karena tanpa perlu dikonfigurasi terlebih dahulu
  4. Dapat digunakan untuk transfer file dari komputer ke handphone dan sebaliknya
  5. Memiliki fitur-fitur keamanan : Enkripsi data, Autentikasi user , Fast frekuensi-hopping (1600 hops/sec) , Output power control.
  6. Dapat menembus rintangan dan penghalang seperti dinding
  7. Tidak memerlukan kabel atau kawat
  8. Dapat digunakan sebagai penghubung modem

Kekurangan Bluetooth :
  1. Kecepatan transfer bluetooth tidak selalu sama, tergantung dari perangkat yang mengirim dan yang menerima.
  2. Ketika melakukan transfer file, tidak jarang selain mendapatkan file lain semisal virus
  3. Keamanannya terkadang sering tidak menditeksi virus sehingga dalam proses transfer data si penerima data menerima data yang sudah terserang virus.
  4. Hanya dapat menghubungkan maksimum 7 perangkat, walaupuan dalam kenyataannya hanya 2 perangkat yang terhubung sedang yang lain harus menunggu
  5. Menggunakan frekuensi yang sama dengan gelombang LAN standar sehingga apabila dalam suatu ruangan terlalu banyak koneksi Bluetooth yang digunakan, akan menyulitkan pengguna untuk menemukan penerima yang diharapkan
  6. terkdang terjadi kegagalan pengiriman atau penerimaan

Kelebihan Wi-Fi
  1. Wilayah cakupan amat luas, kecuali di daerah tertentu yang tidak dapat dijangkau
  2. Lebih reliable dalam arti lebih sedikit kegagalannya dibandingkan metode akses darat.
  3. Produk Wi-Fi dapat diperluas di pasar. Berbeda jenis dari akses point dan jaringan interface klien interoperable di sebuah level dasar dari layanan.
  4. Jaringan Wi-Fi mendukung roaming, dimana sebuah mobile client station seperti sebuah laptop komputer dapat pindah dari satu akses point ke lainnya seperti pengguna pindah di sekeliling sebuah gedung atau area.
  5. Kecepatan transfer lebih tinggi

Kekurangan Wi-Fi
  1. Point-to-pointer wireless LAN harus dalam keadaan tidak terhalang apa pun, baik itu pepohonan maupun gedung agar dapat dipakai
  2. Tingkat sekuritas lemah, mudah di hack (penyadapan, injection, jamming, hijacking, access control,dsb)
  3. Bila ada medan elektromagnetik dalam frekuensi yang sama saling berdekatan akan terjadi interferensi.

Jaringan Nirkable (Wireless)

Pendahuluan

Teknologi jaringan nirkabel sebenarnya terbentang luas mulai dari komunikasi suara sampai dengan jaringan data, yang mana membolehkan pengguna untuk membangun koneksi nirkabel pada suatu jarak tertentu. Ini termasuk teknologi infrared, frekuensi radio dan lain sebagainya. Peranti yang umumnya digunakan untuk jaringan nirkabel termasuk di dalamnya adalah komputer, komputer genggam, PDA, telepon seluler, tablet PC dan lain sebagainya. Teknologi nirkabel ini memiliki kegunaan yang sangat banyak. Contohnya, pengguna bergerak bisa menggunakan telepon seluler mereka untuk mengakses e-mail. Sementara itu para pelancong dengan laptopnya bisa terhubung ke internet ketika mereka sedang di bandara, kafe, kereta api dan tempat publik lainnya. Di rumah, pengguna dapat terhubung ke desktop mereka (melalui bluetooth) untuk melakukan sinkronisasi dengan PDA-nya.


Standarisasi
Untuk menekan biaya, memastikan interoperabilitas dan mempromosikan adopsi yang luas terhadap teknologi nirkabel ini, maka organisasi seperti Institute of Electrical and Electronics Engineers (IEEE), Internet Engineering Task Force (IETF), Wireless Ethernet Compatibility Alliance (WECA) dan International Telecommunication Union (ITU) telah berpartisipasi dalam berbagai macam upaya-upaya standarisasi. Sebagai contoh, kelompok kerja IEEE telah mendefinisikan bagaimana suatu informasi ditransfer dari satu peranti ke peranti lainnya (dengan menggunakan frekuensi radio atau infrared misalnya) dan bagaimana dan kapan suatu media transmisi sebaiknya digunakan untuk keperluan komunikasi. Ketika membangun standarisasi untuk jaringan nirkabel, organisasi seperti IEEE telah mengatasi pula masalah power management, bandwidth, security dan berbagai masalah unik yang ada pada dunia jaringan nirkabel.
Tipe dari Jaringan Nirkabel Sama halnya seperti jaringan yang berbasis kabel, maka jaringan nirkabel dapat diklasifikasikan ke dalam beberapa tipe yang berbeda berdasarkan pada jarak dimana data dapat ditransmisikan.

•Wireless Wide Area Networks (WWANs)
Teknologi WWAN memungkinkan pengguna untuk membangun koneksi nirkabel melalui jaringan publik maupun privat. Koneksi ini dapat dibuat mencakup suatu daerah yang sangat luas, seperti kota atau negara, melalui penggunaan beberapa antena atau juga sistem satelit yang diselenggarakan oleh penyelenggara jasa telekomunikasinya. Teknologi WWAN saat ini dikenal dengan sistem 2G (second generation). Inti dari sistem 2G ini termasuk di dalamnya Global System for Mobile Communications (GSM), Cellular Digital Packet Data (CDPD) dan juga Code Division Multiple Access (CDMA). Berbagai usaha sedang dilakukan untuk transisi dari 2G ke teknologi 3G (third generation) yang akan segera menjadi standar global dan memiliki fitur roaming yang global juga. ITU juga secara aktif dalam mempromosikan pembuatan standar global bagi teknologi 3G.

Wireless Metropolitan Area Networks (WMANs)
Teknologi WMAN memungkinkan pengguna untuk membuat koneksi nirkabel antara beberapa lokasi di dalam suatu area metropolitan (contohnya, antara gedung yang berbeda-beda dalam suatu kota atau pada kampus universitas), dan ini bisa dicapai tanpa biaya fiber optic atau kabel tembaga yang terkadang sangat mahal. Sebagai tambahan, WMAN dapat bertindak sebagai backup bagi jaringan yang berbasis kabel dan dia akan aktif ketika jaringan yang berbasis kabel tadi mengalami gangguan. WMAN menggunakan gelombang radio atau cahaya infrared untuk mentransmisikan data. Jaringan akses nirkabel broadband, yang memberikan pengguna dengan akses berkecepatan tinggi, merupakan hal yang banyak diminati saat ini. Meskipun ada beberapa teknologi yang berbeda, seperti multichannel multipoint distribution service (MMDS) dan local multipoint distribution services (LMDS) digunakan saat ini, tetapi kelompok kerja IEEE 802.16 untuk standar akses nirkabel broadband masih terus membuat spesifikasi bagi teknologi-teknologi tersebut.

•Wireless Local Area Networks (WLANs)
Teknologi WLAN membolehkan pengguna untuk membangun jaringan nirkabel dalam suatu area yang sifatnya lokal (contohnya, dalam lingkungan gedung kantor, gedung kampus atau pada area publik, seperti bandara atau kafe). WLAN dapat digunakan pada kantor sementara atau yang mana instalasi kabel permanen tidak diperbolehkan. Atau WLAN terkadang dibangun sebagai suplemen bagi LAN yang sudah ada, sehingga pengguna dapat bekerja pada berbagai lokasi yang berbeda dalam lingkungan gedung. WLAN dapat dioperasikan dengan dua cara. Dalam infrastruktur WLAN, stasiun wireless (peranti dengan network card radio atau eksternal modem) terhubung ke access point nirkabel yang berfungsi sebagai bridge antara stasiun-stasiun dan network backbone yang ada saat itu. Dalam lingkungan WLAN yang sifatnya peer-to-peer (ad hoc), beberapa pengguna dalam area yang terbatas, seperti ruang rapat, dapat membentuk suatu jaringan sementara tanpa menggunakan access point, jika mereka tidak memerlukan akses ke sumber daya jaringan. Pada tahun 1997, IEEE meng-approve standar 802.11 untuk WLAN, yang mana menspesifikasikan suatu data transfer rate 1 sampai 2 megabits per second(Mbps). Di bawah 802.11b, yang mana menjadi standar baru yang dominan saat ini, data ditransfer pada kecepatan maksimum 11 Mbps melalui frekuensi 2.4 gigahertz (GHz). Standar yang lebih baru lainnya adalah 802.11a, yang mana menspesifikasikan data transfer pada kecepatan maksimum 54 Mbps melalui frekuensi 5 GHz.

•Wireless Personal Area Networks (WPANs)
Teknologi WPAN membolehkan pengguna untuk membangun suatu jaringan nirkabel (ad hoc) bagi peranti sederhana, seperti PDA, telepon seluler atau laptop. Ini bisa digunakan dalam ruang operasi personal (personal operating space atau POS). Sebuah POS adalah suatu ruang yang ada disekitar orang, dan bisa mencapai jarak sekitar 10 meter. Saat ini, dua teknologi kunci dari WPAN ini adalah Bluetooth dan cahaya infra merah. Bluetooth merupakan teknologi pengganti kabel yang menggunakan gelombang radio untuk mentransmisikan data sampai dengan jarak sekitar 30 feet. Data Bluetooth dapat ditransmisikan melewati tembok, saku ataupun tas. Teknologi Bluetooth ini digerakkan oleh suatu badan yang bernama Bluetooth Special Interest Group (SIG), yang mana mempublikasikan spesifikasi Bluetooth versi 1.0 pada tahun 1999. Cara alternative lainnya, untuk menghubungkan peranti dalam jarak sangat dekat (1 meter atau kurang), maka user bisa menggunakan cahaya infra merah. Untuk menstandarisasi pembangunan dari teknologi WPAN, IEEE telah membangun kelompok kerja 802.15 bagi WPAN. Kelompok kerja ini membuat standar WPAN, yang berbasis pada spesifikasi Bluetooth versi 1.0. Tujuan utama dari standarisasi ini adalah untuk mengurangi kompleksitas, konsumsi daya yang rendah, interoperabilitas dan bisa hidup berdampingan dengan jaringan 802.11.

PROSEDUR INSTALASI WIRELESS LAN

Peralatan
1. Kompas dan peta topografi
2. Penggaris dan busur derajat
3. Pensil, penghapus, alat tulis
4. GPS, altimeter, klinometer
5. Kaca pantul dan teropong
6. Radio komunikasi (HT)
7. Orinoco PC Card, pigtail dan PCI / ISA adapter
8. Multimeter, SWR, cable tester, solder, timah, tang potong kabel
9. Peralatan panjat, harness, carabiner, webbing, cows tail, pulley
10. Kunci pas, kunci ring, kunci inggris, tang (potong, buaya, jepit), obeng set, tie rap, isolator gel, TBA, unibell
11. Kabel power roll, kabel UTP straight dan cross, crimping tools, konektor RJ45
12. Software AP Manager, Orinoco Client, driver dan AP Utility Planet, firmware dan operating system (NT, W2K, W98 / ME, Linux, FreeBSD + utilitynya)

Survey Lokasi
1. Tentukan koordinat letak kedudukan station, jarak udara terhadap BTS dengan GPS dan kompas pada peta
2. Perhatikan dan tandai titik potensial penghalang (obstructure) sepanjang path
3. Hitung SOM, path dan acessories loss, EIRP, freznel zone, ketinggian antena
4. Perhatikan posisi terhadap station lain, kemungkinan potensi hidden station, over shoot dan test noise serta interferensi
5. Tentukan posisi ideal tower, elevasi, panjang kabel dan alternatif seandainya ada kesulitan dalam instalasi
6. Rencanakan sejumlah alternatif metode instalasi, pemindahan posisi dan alat

Pemasangan Konektor
1. Kuliti kabel coaxial dengan penampang melintang, spesifikasi kabel minimum adalah RG 8 9913 dengan perhitungan losses 10 db setiap 30 m
2. Jangan sampai terjadi goresan berlebihan karena perambatan gelombang mikro adalah pada permukaan kabel
3. Pasang konektor dengan cermat dan memperhatikan penuh masalah kerapian
4. Solder pin ujung konektor dengan cermat dan rapi, pastikan tidak terjadi short
5. Perhatikan urutan pemasangan pin dan kuncian sehingga dudukan kabel dan konektor tidak mudah bergeser
6. Tutup permukaan konektor dengan aluminium foil untuk mencegah kebocoran dan interferensi, posisi harus menempel pada permukaan konektor
7. Lapisi konektor dengan aluminium foil dan lapisi seluruh permukaan sambungan konektor dengan isolator TBA (biasa untuk pemasangan pipa saluran air atau kabel listrik instalasi rumah)
8. Terakhir, tutup seluruh permukaan dengan isolator karet untuk mencegah air
9. Untuk perawatan, ganti semua lapisan pelindung setiap 6 bulan sekali
10. Konektor terbaik adalah model hexa tanpa solderan dan drat sehingga sedikit melukai permukaan kabel, yang dipasang dengan menggunakan crimping tools, disertai karet bakar sebagai pelindung pengganti isolator karet

Pembuatan POE
1. Power over ethernet diperlukan untuk melakukan injeksi catu daya ke perangkat Wireless In A Box yang dipasang di atas tower, POE bermanfaat mengurangi kerugian power (losses) akibat penggunaan kabel dan konektor
2. POE menggunakan 2 pair kabel UTP yang tidak terpakai, 1 pair untuk injeksi + (positif) power dan 1 pair untuk injeksi – (negatif) power, digunakan kabel pair (sepasang) untuk menghindari penurunan daya karena kabel loss
3. Perhatikan bahwa permasalahan paling krusial dalam pembuatan POE adalah bagaimana cara mencegah terjadinya short, karena kabel dan konektor power penampangnya kecil dan mudah bergeser atau tertarik, tetesi dengan lilin atau isolator gel agar setiap titik sambungan terlindung dari short
4. Sebelum digunakan uji terlebih dahulu semua sambungan dengan multimeter

Instalasi Antena
1. Pasang pipa dengan metode stack minimum sampai ketinggian 1st freznel zone terlewati terhadap obstructure terdekat
2. Perhatikan stabilitas dudukan pipa dan kawat strenght, pasang dudukan kaki untuk memanjat dan anker cows tail
3. Cek semua sambungan kabel dan konektor termasuk penangkal petir bila ada
4. Pasang antena dengan rapi dan benar, arahkan dengan menggunakan kompas dan GPS sesuai tempat kedudukan BTS di peta
5. Pasang kabel dan rapikan sementara, jangan sampai berat kabel menjadi beban sambungan konektor dan mengganggu gerak pointing serta kedudukan antena
6. Perhatikan dalam memasang kabel di tower / pipa, jangan ada posisi menekuk yang potensial menjadi akumulasi air hujan, bentuk sedemikian rupa sehingga air hujan bebas jatuh ke bawah

Instalasi Perangkat Radio
1. Instal PC Card dan Orinoco dengan benar sampai dikenali oleh OS tanpa konflik dan pastikan semua driver serta utility dapat bekerja sempurna
2. Instalasi pada OS W2K memerlukan driver terbaru dari web site dan ada di CD utility kopian, tidak diperlukan driver PCMCIA meskipun PNP W2K melakukannya justru deteksi ini menimbulkan konflik, hapus dirver ini dari Device Manager
3. Instalasi pada NT memerlukan kecermatan alokasi alamat IO, IRQ dan DMA, pada BIOS lebih baik matikan semua device (COM, LPT dll.) dan peripheral (sound card, mpeg dll.) yang tidak diperlukan
4. Semua prosedur ini bisa diselesaikan dalam waktu kurang dari 30 menit tidak termasuk instalasi OS, lebih dari waktu ini segera jalankan prosedur selanjutnya
5. Apabila terus menerus terjadi kesulitan instalasi, untuk sementara demi efisiensi lakukan instalasi dibawah OS Win98 / ME yang lebih mudah dan sedikit masalah
6. Pada instalasi perangkat radio jenis Wireless In A Box (Mtech, Planet, Micronet dlll.), terlebih dahulu lakukan update firmware dan utility
7. Kemudian uji coba semua fungsi yang ada (AP, Inter Building, SAI Client, SAA2, SAA Ad Hoc dll.) termasuk bridging dan IP Addressing dengan menggunakan antena helical, pastikan semua fungsi berjalan baik dan stabil
8. Pastikan bahwa perangkat Power Over Ethernet (POE) berjalan sempurna.

Pengujian Noise
1. Bila semua telah berjalan normal, install semua utility yang diperlukan dan mulai lakukan pengujian noise / interferensi, pergunakan setting default
2. Tanpa antena perhatikan apakah ada signal strenght yang tertangkap dari station lain disekitarnya, bila ada dan mencapai good (sekitar 40 % – 60 %) atau bahkan lebih, maka dipastikan station tersebut beroperasi melebihi EIRP dan potensial menimbulkan gangguan bagi station yang sedang kita bangun, pertimbangkan untuk berunding dengan operator BTS / station eksisting tersebut
3. Perhatikan berapa tingkat noise, bila mencapai lebih dari tingkat sensitifitas radio (biasanya adalah sekitar – 83 dbm, baca spesifikasi radio), misalnya – 100 dbm maka di titik station tersebut interferensinya cukup tinggi, tinggal apakah signal strenght yang diterima bisa melebihi noise
4. Perhitungan standar signal strenght adalah 0 % – 40 % poor, 40 % – 60 % good, 60 % – 100 % excellent, apabila signal strenght yang diterima adalah 60 % akan tetapi noisenya mencapai 20 % maka kondisinya adalah poor connection (60 % – 20 % – 40 % poor), maka sedapat mungkin signal strenght harus mencapai 80 %
5. Koneksi poor biasanya akan menghasilkan PER (packet error rate – bisa dilihat dari persentasi jumlah RTO dalam continous ping) diatas 3 % – 7 % (dilihat dari utility Planet maupun Wave Rider), good berkisar antara 1 % – 3 % dan excellent dibawah 1 %, PER antara BTS dan station client harus seimbang
6. Perhitungan yang sama bisa dipergunakan untuk memperhatikan station lawan atau BTS kita, pada prinsipnya signal strenght, tingkat noise, PER harus imbang untuk mendapatkan stabilitas koneksi yang diharapkan
7. Pertimbangkan alternatif skenario lain bila sejumlah permasalahan di atas tidak bisa diatasi, misalkan dengan memindahkan station ke tempat lain, memutar arah pointing ke BTS terdekat lainnya atau dengan metode 3 titik (repeater) dll.

Perakitan Antena
1. Antena microwave jenis grid parabolic dan loop serta yagi perlu dirakit karena terdiri dari sejumlah komponen, berbeda dengan jenis patch panel, panel sector maupun omni directional
2. Rakit antena sesuai petunjuk (manual) dan gambar konstruksi yang disertakan
3. Kencangkan semua mur dan baut termasuk konektor dan terutama reflektor
4. Perhatikan bahwa antena microwave sangat peka terhadap perubahan fokus, maka pada saat perakitan antena perhatikan sebaik-baiknya fokus reflektor terhadap horn (driven antena), sedikit perubahan fokus akan berakibat luas seperti misalnya perubahan gain (db) antena
5. Beberapa tipe antena grid parabolic memiliki batang extender yang bisa merubah letak fokus reflektor terhadap horn sehingga bisa diset gain yang diperlukan

Pointing Antena
1. Secara umum antena dipasang dengan polarisasi horizontal
2. Arahkan antena sesuai arah yang ditunjukkan kompas dan GPS, arah ini kita anggap titik tengah arah (center beam)
3. Geser antena dengan arah yang tetap ke kanan maupun ke kiri center beam, satu per satu pada setiap tahap dengan perhitungan tidak melebihi ½ spesifikasi beam width antena untuk setiap sisi (kiri atau kanan), misalkan antena 24 db, biasanya memiliki beam width 12 derajat maka, maksimum pergeseran ke arah kiri maupun kanan center beam adalah 6 derajat
4. Beri tanda pada setiap perubahan arah dan tentukan skornya, penentuan arah terbaik dilakukan dengan cara mencari nilai average yang terbaik, parameter utama yang harus diperhatikan adalah signal strenght, noise dan stabilitas
5. Karena kebanyakan perangkat radio Wireless In A Box tidak memiliki utility grafis untuk merepresentasikan signal strenght, noise dsb (kecuali statistik dan PER) maka agar lebih praktis, untuk pointing gunakan perangkat radio standar 802.11b yang memiliki utility grafis seperti Orinoco atau gunakan Wave Rider
6. Selanjutnya bila diperlukan lakukan penyesuaian elevasi antena dengan klino meter sesuai sudut antena pada station lawan, hitung berdasarkan perhitungan kelengkungan bumi dan bandingkan dengan kontur pada peta topografi
7. Ketika arah dan elevasi terbaik yang diperkirakan telah tercapai maka apabila diperlukan dapat dilakukan pembalikan polarisasi antena dari horizontal ke vertical untuk mempersempit beam width dan meningkatkan fokus transmisi, syaratnya kedua titik mempergunakan antena yang sama (grid parabolic) dan di kedua titik polarisasi antena harus sama (artinya di sisi lawan polarisasi antena juga harus dibalik menjadi vertical)

Pengujian Koneksi Radio
1. Lakukan pengujian signal, mirip dengan pengujian noise, hanya saja pada saat ini antena dan kabel (termasuk POE) sudah dihubungkan ke perangkat radio
2. Sesuaikan channel dan nama SSID (Network Name) dengan identitas BTS / AP tujuan, demikian juga enkripsinya, apabila dipergunakan otentikasi MAC Address maka di AP harus didefinisikan terlebih dahulu MAC Address station tersebut
3. Bila menggunakan otentikasi Radius, pastikan setting telah sesuai dan cobalah terlebih dahulu mekanismenya sebelum dipasang
4. Perhatikan bahwa kebanyakan perangkat radio adalah berfungsi sebagai bridge dan bekerja berdasarkan pengenalan MAC Address, sehingga IP Address yang didefinisikan berfungsi sebagai interface utility berdasarkan protokol SNMP saja, sehingga tidak perlu dimasukkan ke dalam tabel routing
5. Tabel routing didefinisikan pada (PC) router dimana perangkat radio terpasang, untuk Wireless In A Box yang perangkatnya terpisah dari (PC) router, maka pada device yang menghadap ke perangkat radio masukkan pula 1 IP Address yang satu subnet dengan IP Address yang telah didefinisikan pada perangkat radio, agar utility yang dipasang di router dapat mengenali radio
6. Lakukan continuos ping untuk menguji stabilitas koneksi dan mengetahui PER
7. Bila telah stabil dan signal strenght minimum good (setelah diperhitungkan noise) maka lakukan uji troughput dengan melakukan koneksi FTP (dengan software FTP client) ke FTP server terdekat (idealnya di titik server BTS tujuan), pada kondisi ideal average troughput akan seimbang baik saat download maupun up load, maksimum troughput pada koneksi radio 1 mbps adalah sekitar 600 kbps dan per TCP connection dengan MTU maksimum 1500 bisa dicapai 40 kbps
8. Selanjutnya gunakan software mass download manager yang mendukung TCP connection secara simultan (concurrent), lakukan koneksi ke FTP server terdekat dengan harapan maksimum troughput 5 kbps per TCP connection, maka dapat diaktifkan sekitar 120 session simultan (concurrent), asumsinya 5 x 120 = 600
9. Atau dengan cara yang lebih sederhana, digunakan skala yang lebih kecil, 12 concurrent connection dengan trouhput per session 5 kbps, apa total troughput bisa mencapai 60 kbps (average) ? bila tercapai maka stabilitas koneksi sudah dapat dijamin berada pada level maksimum
10. Pada setiap tingkat pembebanan yang dilakukan bertahap, perhatikan apakah RRT ping meningkat, angka mendekati sekitar 100 ms masih dianggap wajar

Tips Keamanan Wireless
1. Ganti Password Administrator default (bila perlu ganti pula usernamenya)
Jantung dari jaringan Wi-Fi di rumah Anda adalah access point atau router. Untuk melakukan set up dari peralatan access point ini, maka vendor dari access point device akan memberikan suatu interface yang berbasis web, dimana untuk masuk ke dalam interface ini maka Anda harus mengisikan username dan password. Sementara itu, pada beberapa kasus, peralatan access point tersebut di set oleh vendor dengan suatu username dan password tertentu yang mudah ditebak oleh pengguna. Untuk itu Anda harus mengganti password default dari access point Anda. Bahkan bila perlu Anda juga ubah username yang ada.
2. Aktifkan enkripsi
Semua peralatan Wi-Fi pasti mendukung beberapa bentuk dari keamanan data. Intinya enkripsi akan mengacak data yang dikirim pada jaringan nirkabel sehingga tidak mudah dibaca oleh pihak lain. Peralatan Wi-Fi saat ini sudah menyediakan pilihan teknologi security yang bisa Anda gunakan sesuai dengan kebutuhan. Pastikan semuaperalatan dalam jaringan nirkabel Anda juga menggunakan setting security yang sama seperti yang digunakan pada access point.
3. Ganti SSID default
Access point atau router menggunakan suatu nama jaringan yang disebut dengan SSID. Vendor biasanya memberi nama produk access point mereka dengan suatu default SSID. Sebagai contoh, SSID yang dirilis oleh Linksys biasanya adalah “linksys”. Kenyataannya memang apabila seseorang mengetahui sebuah SSID maka ia belum tentu bisa membobol jaringan tersebut, tetapi paling tidak ini adalah suatu awal baginya. Di mata seorang hacker, apabila melihat suatu SSID yang masih default, maka itu indikasi bahwa access point tersebut tidak dikonfigurasi dengan baik dan ada kemungkinan untuk dibobol. Ganti SSID default Anda segera setelah Anda menset-up access point.
4. Aktifkan MAC Address filtering
Setiap peralatan Wi-Fi pastilah memiliki suatu identifikasi yang unik yang dinamakan “physical address” atau MAC address. Access point atau router akan mencatat setiap MAC address dari peranti yang terhubung kepadanya. Anda bisa set bahwa hanya peranti dengan MAC address tertentu saja yang boleh mengakses ke dalam jaringan nirkabel Anda. Misalnya PDA Anda memiliki MAC address tertentu, kemudian Anda masukkan MAC address PDA Anda ke dalam filter MAC address pada access point Anda. Jadi yang bias terhubung ke jaringan sementara ini hanyalah dari PDA Anda. Tapi Anda juga tetap hati-hati, karena hacker bisa saja membuat MAC address tipuan untuk mengakali filtering ini.
5. Matikan broadcast dari SSID
Dalam jaringan Wi-Fi, maka access point atau router biasanya akan membroadcast SSID secara reguler. Fitur ini memang sengaja didesain bagi hotspot area yang mana klien Wi-Fi pada area tersebut bisa saja datang dan pergi dengan cepat. Dalam kondisi di rumah Anda yang mana SSID nya pasti sudah Anda ketahui sendiri, maka fitur ini tidak perlu diaktifkan karena bisa mengundang tetangga sebelah untuk mengetahui SSID Anda atau juga mencegah orang lain. menumpang jaringan internet Anda dengan gratis. Anda bias nonaktifkan fasilitas broadcast SSID ini demi keamanan jaringan Anda.
6. Berikan alamat IP statis kepada peranti Wi-Fi
Saat ini cenderung orang memanfaatkan DHCP untuk memberikan alamat IP secara otomatis kepada klien yang ingin terhubung ke jaringan nirkabel. Ini memang cara yang cepat dan mudah bagi jaringan Anda, tetapi ingat bahwa ini juga cara mudah bagi hacker untuk mendapatkan alamat IP yang valid pada jaringan nirkabel Anda. Anda bisa mematikan fitur DHCP pada acces point dan set suatu rentang alamat IP yang sudah fix dan set pula peranti Wi-Fi Anda yang ingin terkoneksi ke access point dengan rentang alamat- alamat IP yang fix tadi.
7. Pikirkan lokasi access point atau router yang aman
Sinyal Wi-Fi secara normal bisa menjangkau sampai keluar rumah Anda. Sinyal yang bocor sampai keluar rumah sangat berisiko tinggi untuk timbulnya eksplotasi terhadap jaringan nirkabel Anda. Anda harus meletakkan peralatan access point Anda pada daerah sekitar ruang tengah dari rumah Anda. Jangan sekali-kali meletakkan access point atau router di dekat jendela, karena akan semakin meningkatkan jangkauan sinyal Wi-Fi Anda ke luar rumah. Matikan saja jaringan nirkabel jika sedang tidak digunakan Aturan keamanan yang paling ampuh adalah dengan mematikan peralatan jaringan atau access point ketika sedang tidak digunakan. Misalnya saja, jangan sekali-kali meninggalkan rumah dengan Wi-Fi yang menyala, walaupun itu untuk keperluan download data. Access point yang menyala tanpa ada yang memantau sangat berisiko tinggi terhadap eksploitasi.
